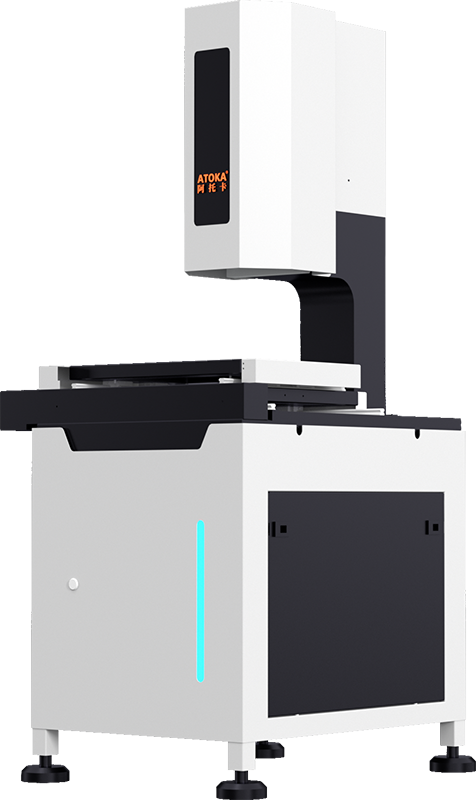

EV300
EN
提高测量精度、节省人工
多种型号尺寸可选
| 型号 | 行程范围(mm) | 外形尺寸(mm) | ||||
|---|---|---|---|---|---|---|
| X | Y | Z | Lx | Ly | Lz | |
| EV322 | 300 | 200 | 200 | 700 | 600 | 1500 |
| EV432 | 400 | 300 | 200 | 800 | 750 | 1500 |
| EV542 | 500 | 400 | 200 | 900 | 850 | 1500 |
EV300
EV300
EV400
EV500
|
纯天然泰山青花岗石 主体材料 |
|
X: 300/Y: 200/Z: 200 运动行程（mm） |
|
0.5μm 光栅尺精度 |
|
±1μm 静态重复精度（校准块） |
|
X.Y≤(2.5+L/200)μm, (L为长度单位:mm) 光学线性精度（玻璃线纹尺量具） |
|
高清工业CCD(800万线) 镜头倍率：20倍～280倍 ATOKA专用2D自动测量软件 0745可变倍镜头 测量与瞄准系统 |
|
表面8区环形光、底光轮廓平行光源， 亮度自动调节 光源系统 |
|
700*650*1500mm 外形尺寸（mm）（长×宽x高） |
|
250kg 仪器重量（kg） |
|
20kg 玻璃台承重 |
|
220V（AC），50HZ，1200W 仪器电源 |
|
DELL戴尔商用电脑 电脑 |
|
12个月 保修期 |
|
纯天然泰山青花岗石 主体材料 |
|
X: 400/Y: 300/Z: 200 运动行程（mm） |
|
0.5μm 光栅尺精度 |
|
±1μm 静态重复精度（校准块） |
|
X.Y≤(3.0+L/200)μm, (L为长度单位:mm) 光学线性精度（玻璃线纹尺量具） |
|
高清工业CCD(800万线) 镜头倍率：20倍～280倍 ATOKA专用2D自动测量软件 0745可变倍镜头 测量与瞄准系统 |
|
表面8区环形光、底光轮廓平行光源， 亮度自动调节 光源系统 |
|
800*750*1500mm 外形尺寸（mm）（长×宽x高） |
|
400kg 仪器重量（kg） |
|
25kg 玻璃台承重 |
|
220V（AC），50HZ，1200W 仪器电源 |
|
DELL戴尔商用电脑 电脑 |
|
12个月 保修期 |
|
纯天然泰山青花岗石 主体材料 |
|
X: 500/Y: 400/Z: 200 运动行程（mm） |
|
0.5μm 光栅尺精度 |
|
±1μm 静态重复精度（校准块） |
|
X.Y≤(3.0+L/200)μm, (L为长度单位:mm) 光学线性精度（玻璃线纹尺量具） |
|
高清工业CCD(800万线) 镜头倍率：20倍～280倍 ATOKA专用2D自动测量软件 0745可变倍镜头 测量与瞄准系统 |
|
表面8区环形光、底光轮廓平行光源， 亮度自动调节 光源系统 |
|
900*850*1500mm 外形尺寸（mm）（长×宽x高） |
|
500kg 仪器重量（kg） |
|
25kg 玻璃台承重 |
|
220V（AC），50HZ，1200W 仪器电源 |
|
DELL戴尔商用电脑 电脑 |
|
12个月 保修期 |
EV300
EV300
EV400
EV500
|
纯天然泰山青花岗石 主体材料 |
|
X: 300/Y: 200/Z: 200 运动行程（mm） |
|
0.5μm 光栅尺精度 |
|
±1μm 静态重复精度（校准块） |
|
X.Y≤(2.5+L/200)μm, (L为长度单位:mm) 光学线性精度（玻璃线纹尺量具） |
|
高清工业CCD(800万线) 镜头倍率：20倍～280倍 ATOKA专用2D自动测量软件 0745可变倍镜头 测量与瞄准系统 |
|
表面8区环形光、底光轮廓平行光源， 亮度自动调节 光源系统 |
|
700*650*1500mm 外形尺寸（mm）（长×宽x高） |
|
250kg 仪器重量（kg） |
|
20kg 玻璃台承重 |
|
220V（AC），50HZ，1200W 仪器电源 |
|
DELL戴尔商用电脑 电脑 |
|
12个月 保修期 |
|
纯天然泰山青花岗石 主体材料 |
|
X: 400/Y: 300/Z: 200 运动行程（mm） |
|
0.5μm 光栅尺精度 |
|
±1μm 静态重复精度（校准块） |
|
X.Y≤(3.0+L/200)μm, (L为长度单位:mm) 光学线性精度（玻璃线纹尺量具） |
|
高清工业CCD(800万线) 镜头倍率：20倍～280倍 ATOKA专用2D自动测量软件 0745可变倍镜头 测量与瞄准系统 |
|
表面8区环形光、底光轮廓平行光源， 亮度自动调节 光源系统 |
|
800*750*1500mm 外形尺寸（mm）（长×宽x高） |
|
400kg 仪器重量（kg） |
|
25kg 玻璃台承重 |
|
220V（AC），50HZ，1200W 仪器电源 |
|
DELL戴尔商用电脑 电脑 |
|
12个月 保修期 |
|
纯天然泰山青花岗石 主体材料 |
|
X: 500/Y: 400/Z: 200 运动行程（mm） |
|
0.5μm 光栅尺精度 |
|
±1μm 静态重复精度（校准块） |
|
X.Y≤(3.0+L/200)μm, (L为长度单位:mm) 光学线性精度（玻璃线纹尺量具） |
|
高清工业CCD(800万线) 镜头倍率：20倍～280倍 ATOKA专用2D自动测量软件 0745可变倍镜头 测量与瞄准系统 |
|
表面8区环形光、底光轮廓平行光源， 亮度自动调节 光源系统 |
|
900*850*1500mm 外形尺寸（mm）（长×宽x高） |
|
500kg 仪器重量（kg） |
|
25kg 玻璃台承重 |
|
220V（AC），50HZ，1200W 仪器电源 |
|
DELL戴尔商用电脑 电脑 |
|
12个月 保修期 |
