大范围进行快速、简单的测量
多种型号尺寸可选
| 型号 | 行程范围(mm) | 外形尺寸(mm) | ||||
|---|---|---|---|---|---|---|
| X | Y | Z | Lx | Ly | Lz | |
| KV562 | 500 | 600 | 200 | 1400 | 1230 | 1600 |
| KV682 | 600 | 800 | 200 | 1600 | 1410 | 1600 |
| KV8102 | 800 | 1000 | 200 | 1800 | 1610 | 1600 |
KV600
KV600
KV800
KV1000
|
纯天然泰山青000级花岗石 主体材料 |
|
X: 500/Y: 600/Z: 200 运动行程（mm） |
|
高精度全闭环控制系统（摇杆控制+鼠标控制） 控制方式 |
|
0.1μm 贴片光栅尺精度 |
|
±1μm 静态重复精度（校准块） |
|
X.Y≤(1.5+L/200)μm, (L为长度单位:mm) 光学线性精度（玻璃线纹尺量具） |
|
进口芯片CCD成像系统800万线 镜头倍率：20倍～280倍 ATOKA专用3D自动测量软件 0745可变倍镜头 光学测量与瞄准系统 |
|
表面同轴光/环形光、底光轮廓平行光源， 亮度自动调节 光源系统 |
|

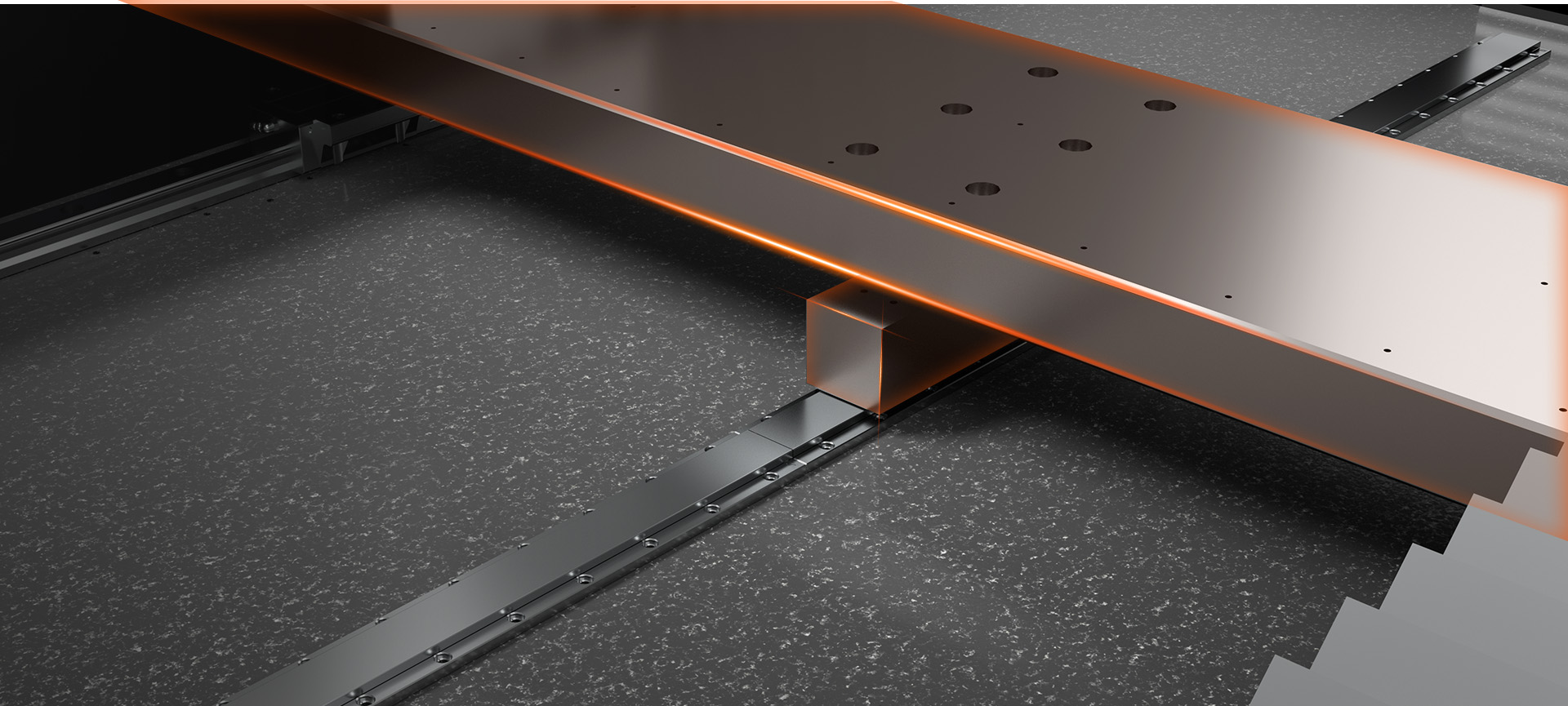

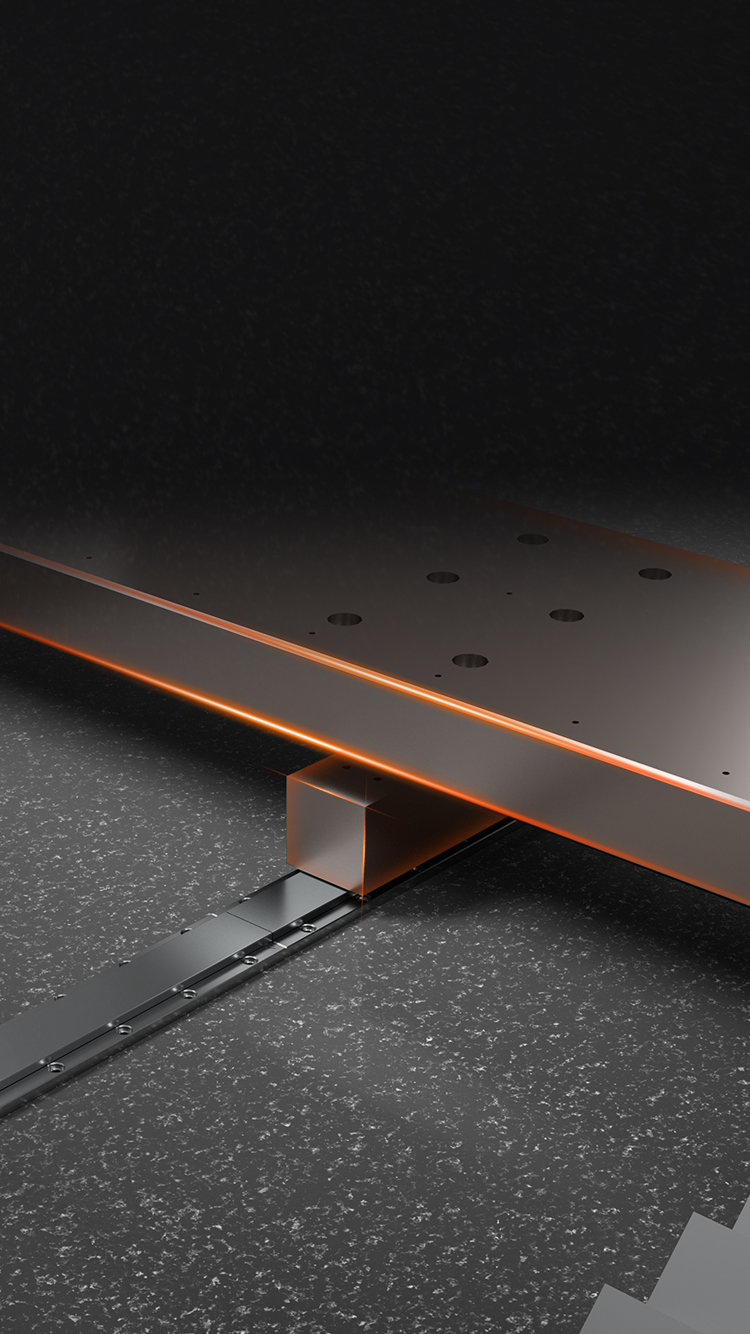

日本THK精密直线导轨 精密导轨 |
|
台湾TBI原装C3级研磨精密丝杆 精密丝杆 |
|
日本松下高惯量伺服电机 动力传输 |
|
1400*1230*1600mm 外形尺寸（mm）（长×宽x高） |
|
1500kg 仪器重量（kg） |
|
300kg 玻璃台承重 |
|
220V (AC) 50HZ 仪器电源 |
|
纯天然泰山青000级花岗石 主体材料 |
|
X: 600/Y: 800/Z: 200 运动行程（mm） |
|
高精度全闭环控制系统（摇杆控制+鼠标控制） 控制方式 |
|
0.1μm 贴片光栅尺精度 |
|
±1μm 静态重复精度（校准块） |
|
X.Y≤(2.5+L/200)μm, (L为长度单位:mm) 光学线性精度（玻璃线纹尺量具） |
|
进口芯片CCD成像系统800万线 镜头倍率：20倍～280倍 ATOKA专用3D自动测量软件 0745可变倍镜头 光学测量与瞄准系统 |
|
表面同轴光/环形光、底光轮廓平行光源， 亮度自动调节 光源系统 |
|
日本THK精密直线导轨 精密导轨 |
|
台湾TBI原装C3级研磨精密丝杆 精密丝杆 |
|
日本松下高惯量伺服电机 动力传输 |
|
1600*1410*1600mm 外形尺寸（mm）（长×宽x高） |
|
1900kg 仪器重量（kg） |
|
300kg 玻璃台承重 |
|
220V (AC) 50HZ 仪器电源 |
|
纯天然泰山青000级花岗石 主体材料 |
|
X: 800/Y: 1000/Z: 200 运动行程（mm） |
|
高精度全闭环控制系统（摇杆控制+鼠标控制） 控制方式 |
|
0.1μm 贴片光栅尺精度 |
|
±1μm 静态重复精度（校准块） |
|
X.Y≤(2.5+L/200)μm, (L为长度单位:mm) 光学线性精度（玻璃线纹尺量具） |
|
进口芯片CCD成像系统800万线 镜头倍率：20倍～280倍 ATOKA专用3D自动测量软件 0745可变倍镜头 光学测量与瞄准系统 |
|
表面同轴光/环形光、底光轮廓平行光源， 亮度自动调节 光源系统 |
|
日本THK精密直线导轨 精密导轨 |
|
台湾TBI原装C3级研磨精密丝杆 精密丝杆 |
|
日本松下高惯量伺服电机 动力传输 |
|
1800*1610*1600mm 外形尺寸（mm）（长×宽x高） |
|
2900kg 仪器重量（kg） |
|
300kg 玻璃台承重 |
|
220V (AC) 50HZ 仪器电源 |
KV600
KV600
KV800
KV1000
|
纯天然泰山青000级花岗石 主体材料 |
|
X: 500/Y: 600/Z: 200 运动行程（mm） |
|
高精度全闭环控制系统（摇杆控制+鼠标控制） 控制方式 |
|
0.1μm 贴片光栅尺精度 |
|
±1μm 静态重复精度（校准块） |
|
X.Y≤(1.5+L/200)μm, (L为长度单位:mm) 光学线性精度（玻璃线纹尺量具） |
|
进口芯片CCD成像系统800万线 镜头倍率：20倍～280倍 ATOKA专用3D自动测量软件 0745可变倍镜头 光学测量与瞄准系统 |
|
表面同轴光/环形光、底光轮廓平行光源， 亮度自动调节 光源系统 |
|
日本THK精密直线导轨 精密导轨 |
|
台湾TBI原装C3级研磨精密丝杆 精密丝杆 |
|
日本松下高惯量伺服电机 动力传输 |
|
1400*1230*1600mm 外形尺寸（mm）（长×宽x高） |
|
1500kg 仪器重量（kg） |
|
300kg 玻璃台承重 |
|
220V (AC) 50HZ 仪器电源 |
|
纯天然泰山青000级花岗石 主体材料 |
|
X: 600/Y: 800/Z: 200 运动行程（mm） |
|
高精度全闭环控制系统（摇杆控制+鼠标控制） 控制方式 |
|
0.1μm 贴片光栅尺精度 |
|
±1μm 静态重复精度（校准块） |
|
X.Y≤(2.5+L/200)μm, (L为长度单位:mm) 光学线性精度（玻璃线纹尺量具） |
|
进口芯片CCD成像系统800万线 镜头倍率：20倍～280倍 ATOKA专用3D自动测量软件 0745可变倍镜头 光学测量与瞄准系统 |
|
表面同轴光/环形光、底光轮廓平行光源， 亮度自动调节 光源系统 |
|
日本THK精密直线导轨 精密导轨 |
|
台湾TBI原装C3级研磨精密丝杆 精密丝杆 |
|
日本松下高惯量伺服电机 动力传输 |
|
1600*1410*1600mm 外形尺寸（mm）（长×宽x高） |
|
1900kg 仪器重量（kg） |
|
300kg 玻璃台承重 |
|
220V (AC) 50HZ 仪器电源 |
|
纯天然泰山青000级花岗石 主体材料 |
|
X: 800/Y: 1000/Z: 200 运动行程（mm） |
|
高精度全闭环控制系统（摇杆控制+鼠标控制） 控制方式 |
|
0.1μm 贴片光栅尺精度 |
|
±1μm 静态重复精度（校准块） |
|
X.Y≤(2.5+L/200)μm, (L为长度单位:mm) 光学线性精度（玻璃线纹尺量具） |
|
进口芯片CCD成像系统800万线 镜头倍率：20倍～280倍 ATOKA专用3D自动测量软件 0745可变倍镜头 光学测量与瞄准系统 |
|
表面同轴光/环形光、底光轮廓平行光源， 亮度自动调节 光源系统 |
|
日本THK精密直线导轨 精密导轨 |
|
台湾TBI原装C3级研磨精密丝杆 精密丝杆 |
|
日本松下高惯量伺服电机 动力传输 |
|
1800*1610*1600mm 外形尺寸（mm）（长×宽x高） |
|
2900kg 仪器重量（kg） |
|
300kg 玻璃台承重 |
|
220V (AC) 50HZ 仪器电源 |
